Область применения кабеля ВБШв

Кабель ВБШв предназначается для использования в стационарных закрытых электроустановках. Кабель применяется для распределения и передачи электроэнергии конечным потребителям, путем прокладки через земляные траншеи, кабельные каналы, канализации, открытые воздушные пространства и помещения на энергоприемники напряжением 0,66, 1, 3 и 6 кВ переменного тока. Так же способны применяться в сетях постоянного тока.

Кабель обладает бронёй и уплотненной защитной оболочкой в форме шланга, что позволяет применять его для прокладки в предварительно подготовленных траншеях. При прокладке через открытые воздушные участки – требуется применять защиту от ультрафиолета, такую как кабельные каналы, лотки и гофрированные трубы, так как прямые солнечные лучи приводят к снижению срока службы материалов оболочки и изоляции. Кабель ВБШв выпускается в различных модификациях, различающихся условиями эксплуатации, а также требованиями пожаробезопасности.

Кабель ВБШв обладает защитой как от механических, так и от химических воздействий. Кабели выдерживают высокие показатели коррозионной нагрузки. Кабели бронированы стальной оцинкованной лентой, позволяющей монтировать кабели под землей, а также в помещениях с риском механических ударных повреждений. В тот же момент, необходимо соблюдать меры защиты от растягивающих воздействий.

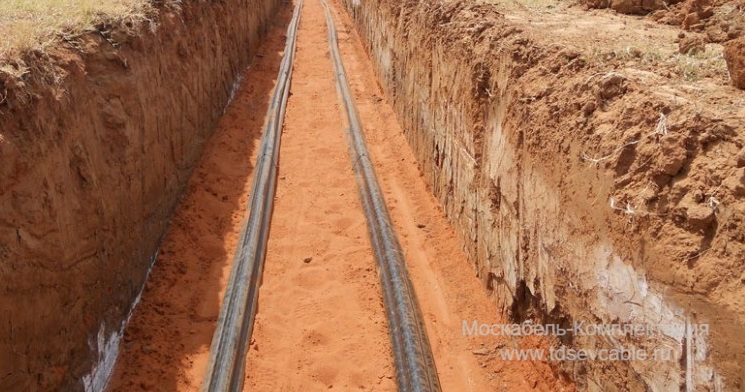

В целях защиты от растяжения, в средах, представляющих риск растягивающих воздействий (например, под землей), используется техника укладки «змейкой», при которой кабель протягивается неплотно, с оставлением запаса тяжения из расчета сыпучести грунтов и подушки. Так же, следует избегать подвешивания кабеля на открытом воздухе без использования несущих тросов и закрепляющих элементов. При монтаже траншейных кабельных линий – требуется исключать пересечения кабеля с другими системами коммуникаций и корнями деревьев. В случае невозможности исключения пересечений – на участках кабельной трассы требуется применение кабельных лотков и пеналов.

Кабели считаются пожаробезопасными. Поливинилхлоридный полимер, из которого состоят изоляция и оболочка - устойчив к резким перегревам и нагревам при коротких замыканиях, вплоть до 160°C. Так же, кабели разрешено использовать в среде частичного и полного затопления кабелей, при условии отсутствия/герметизации стыков. Данная модификация не распространяет горение при одиночной прокладке. В случае групповой прокладки необходимо применение дополнительных средств огневой защиты (огнеупорные подушки, мастики, лаки). Так же, для прокладки в пучках, применяется модификация с индексом «нг», не распространяющая горения при групповой прокладке связками-пучками. Прокладка в условиях высокой взрыво- и пожароопасности допустима, но следует учитывать, что базовая модификация не устойчива к воздействию открытого огня. В условиях высокого риска возникновения пожаров и для обеспечения питания пожарных систем, используется модификация с индексом «нг(А)-FR», обладающая дополнительной защитой токоведущих жил из слюдосодержащих лент, устойчивых к отрытому огню.

Расшифровка кабеля ВБШв

Основные параметры кабеля указаны непосредственно в расшифровке. Переведя аббревиатуры, можно сориентироваться в области применения и технических аспектах изделия. Рассмотрим их:

• Отсутствие первой заглавной буквы «А» - обозначает использование меди в качестве материала токоведущих жил. Кабели, обладающие индексом «А» - будут сделаны и алюминия.
• «В» - Поливинилхлорид или ПВХ. В данном случае аббревиатура обозначает материал изоляции. ПВХ – условно пластмассовый полимер, обладающий сбалансированными показателями эластичности, нагревостойкости, и высокими показателями к условиям коррозии. Так же, ПВХ-пластикат хорошо меняет свои физические и эксплуатационные характеристики, в зависимости от добавленных в него присадок.
• «Б» - Стальная ленточная броня. В современных вариантах кабеля, ленточная броня обладает цинковым покрытием, дополнительно предохраняющим конструкцию от коррозии. Предназначение ленточной брони заключается в прямой физической защите жил от механических ударов, и сдавливания. Так же, броня защищает кабель от деятельности грызунов.
• «Шв» - Обозначение защитного шланга из поливинилхлорида. Отличается он от обычной оболочки несколькими параметрами. Во-первых, шланг изготавливается под давлением, в связи с чем молекулы ПВХ связываются плотнее, обеспечивая более высокую плотность материала. Во вторых, защитный шланг выполняется с дополнительными ребрами жесткости. Данная компоновка обеспечивает дополнительную защиту изделия без потери эластичности и гибкости материала.

Далее следует расшифровка типоразмера: первой цифрой указывается количество жил, второй – их сечение. Далее следует дата производства и ТУ, по которым выполнен кабель.

Конструкция кабеля ВБШв

Кабель ВБШв, помимо вышеописанных характеристик, обладает свойствами конструкции, не указанными в аббревиатуре. Так, например, стоит учитывать, что медные проводники могут быть как однопроволочными, так и многопроволочными. Жилы от 1,5 до 50 мм2 могут быть однопроволочными. От 16 до 1000 мм2 жилы производятся в более гибких многопроволочных вариациях.

Общая конструкция кабеля:

• Медная токоведущая жила;
• Изоляция жил, выполненная из ПВХ-пластикатного материала, выполненная с цветовой либо цифровой маркировкой;
• Поясная изоляция жил из ПВХ, с заполнением пустот между жилами;
• Стальная броня ленточного типа, наложенная в два слоя методом повива, с перекрытием промежутков между витками;
• Внешняя оболочка в виде выпрессованного защитного шланга, выполненная из ПВХ-пластикатного материала.

Технические и эксплуатационные характеристики кабеля ВБШв

В зависимости от модификаций кабеля – технические характеристики могут весьма разниться. В данном случае, мы рассмотрим общие электрические и механические характеристики для кабелей серии ВБШв, все характеристики взяты из официальных источников и ГОСТов, поэтому, сертифицированный кабель обязан соответствовать указанным характеристикам:

Допустимые токовые нагрузки кабелей с медными жилами:

Допустимые токи короткого замыкания в течение 4 секунд. Сравнительные показатели:

Остальные общие технико-эксплуатационные параметры приведены в основной таблице:
